Специалистами ООО НПФ ПРОМЭНЕРГОАВТОМАТИКА для ООО “Севергазпром”,
крупнейшего на Европейском Севере страны предприятия газовой
отрасли России, одного из подразделений ОАО "ГАЗПРОМ"
разработана и введена в эксплуатацию система автоматического
управления (САУ) поддержания заданного давления пропана
на установке искусственного холода (УИХ).
В состав УИХ входят три аппарата воздушных
зигзагообразных (АВЗ), каждый из которых оснащён асинхронным
двигателем мощностью 90 кВт. |

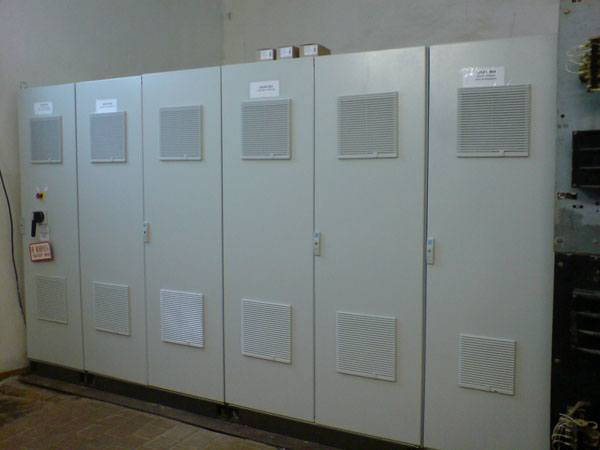

Шкафы управления САУ УИХ |
Силовая часть системы автоматического
управления состоит из одного устройства плавного пуска
SIEMENS 3RW30 и двух
преобразователей частоты Control Techniques модульного
исполения. Оборудование располагается в 4-х напольных шкафах
фирмы Rittal. Для нормальной работы САУ в условиях
холодного климата (рабочий диапазон температур от -40 до +50
гард. С) шкафы оборудованы климат-контролем. |
|
|

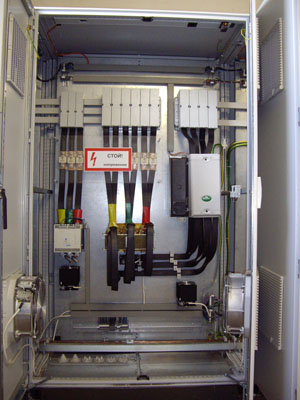

Выпрямитель и УПП |

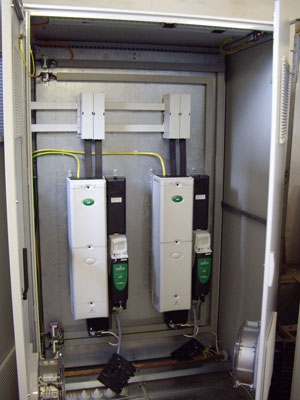

Инверторы |
|

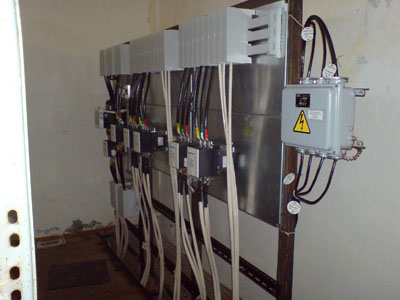

Система резервного управления
на базе контакторов Schneider Electric |
Система резервного управления выполнена базе
контакторов Schneider Electric.
Данная система призвана обеспечить бесперебойную работу УИХ, в
случае отказа преобразователя частоты или
софт-стартера.
|
Сигнальная часть САУ выполнена на базе оборудования фирмы
OMRON. В основу системы управления положен программируемый
логический контроллер CJ1M-CPU23. В качестве интерфейса
оператора используется сенсорная панель оператора серии
NS5-TQ00-V2 с диагональю 5.7’ дюйма. |
|

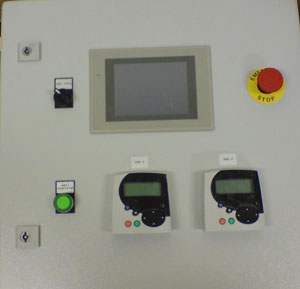

Удаленный пульт управления для оператора САУ УИХ |
|
|
|
|
|
Экраны панели оператора САУ УИХ |
|
|
Работа САУ УИХ возможна в автоматическом, в дистанционном и в
ручном режимах. Автоматический режим САУ УИХ осуществляет
поддержание требуемого давления в пределах 10.7 – 11.3 атм. по
ПИД-закону. В дистанционном режиме скорость вращения каждого
вентилятора каждого АВЗ задается оператором. В ручном режиме
включение/выключение вентиляторов осуществляется при помощи
контакторов. Ручной режим существует в качестве аварийного
на случай выхода из строя преобразователей частоты или
устройства плавного пуска.
|
